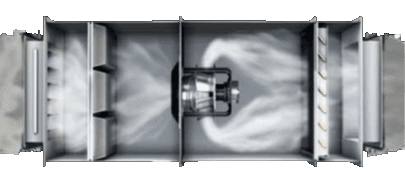

”まったく新しい”設備用送風機
MC(Modbus Control)ファンは、ドイツebm-papst社の 【GreenIntelligence(※１)】ECテクノロジーにより開発された、 低消費電力・低発熱・長寿命でウルトラプレミアム効率IE5を上回る性能のECモーターを採用しています。 世界最高レベルの省エネを実現する設備用送風機です！ (※１)持続可能性とデジタル化が密接に関連発達し、お客様の製品が より高機能化され、生産工程が効率的になることを意味します。 |  |
MCファンがおすすめな理由をご紹介いたします！
目次
こんな方におすすめ！
インバータ無しで
組み込みたい
電気料金を
削減したい
ダクト設計に
悩んでいる
新設・改修時の
工事を削減したい
室内空気環境を
改善したい
騒音を抑えたい
大風量のファンを
省電力で
稼働させたい
MCファンの性能
① 電気性能
- ECモータ内蔵回路で連続的な回転数調整を行い、
高効率運転&平均30％の世界でも最高レベルの省エネを実現します。
- 50Hz・60Hzと電源周波数にとらわれない、全国統一性能！
② ファン性能
- 動作点が機外静圧500Paで、風量20,000㎥/h迄をシリーズ化しました！
- ダクト抵抗負荷に合わせて回転数を選択し、10～100％の幅広い出力での運転が可能です。
③ 静寂性
- フローグリッドを吸込側に装着することで、不快な低周波音を抑え、快適性向上にも貢献！
- 回転数を50％にダウンさせた時の騒音レベルは約-15dBと、一般の設備用ファンと同一動作点で比較しても低騒音です。(参考：台数制御でファンの半数をオフにした場合、騒音減少は約-3dBです。)
⑤ 安全性能
- 各種モーター保護とアラーム機能を備えた、安全機能が充実したファンです。
〇保護機能 (過負荷・逆相・拘束・欠相)
〇ソフトスタート
〇モータ電流制限
〇最高回転数設定
④ 一体
- モータ保護装置が不要なPlug＆Playオールインワン送風機で、
ファンのON/OFFや風量調節が外部信号で可能です。
- 本体に風量調節用のボリューム付きなので、ボリュームの別設置が不要です！
- 内蔵モータでの風量調節が可能なため、インバータは不要です！
MCファンの制御機能
各種センサシステムを導入することで機能の幅が広がり、より空気環境保全・電気料金削減を実現します！
また、季節や使用環境に応じた風量変更など様々なご要望に対応が可能です。
一定風量制御(CAV)
ボリュームによる風量調節に加え、差圧制御器を追加することで、
風速をファン内部で計測し設定された風量を保持する『CAV制御』が可能です。
フィルタ目詰まりが起きてもファン回転数をUPすることで風量低下を軽減します。
差圧制御器
可変風量制御(VAV)
温湿度センサやCO2センサを利用し、送風量を適切に変化させる『VAV制御』を容易に実現。
既存の空調や換気に連動させ、自動で風量変更することができ、お客様の設備や室内環境に合わせた制御、
そして『見える化』が可能です。
 | 風量変更を現場で行うことができます！ |
設計
使用イメージ
MCファンで人数に応じた最適風量制限が可能です！
 | 設計の際にも嬉しいポイントがあります！ ・形状がシンプルで、ダクティングや設置工事が容易 ・設置方向は、水平または垂直のどちらの方向にも設置可能 |
 |
据付け作業の際、ワイヤー1本吊が可能です！
※恒久的にはアンカーボルト4本で吊下げます。

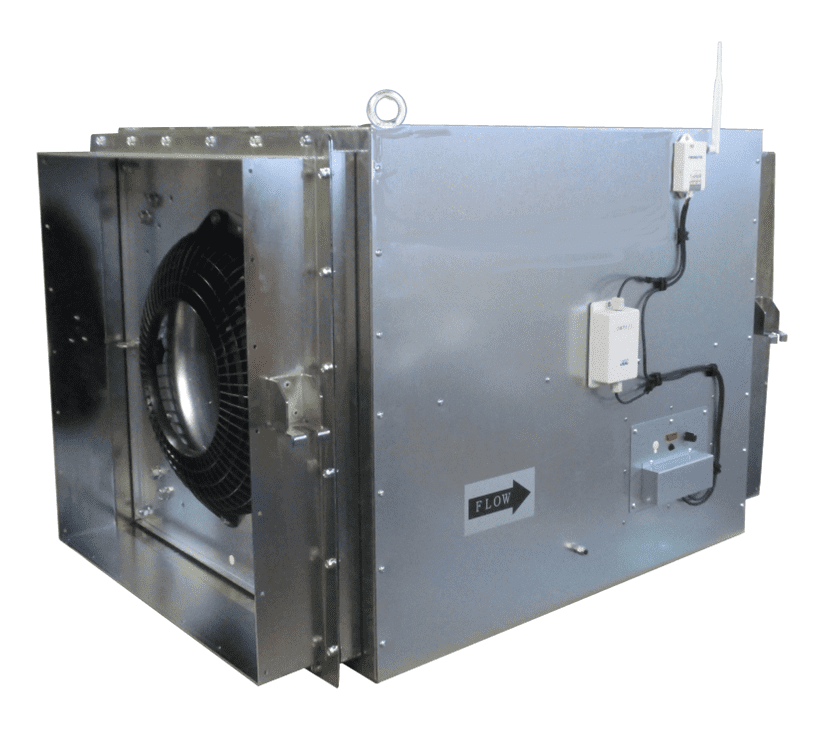

型式：MCF700WL2880 質量：97㎏
形状：700×700×1070L
仕様：10,500CMH×400Pa
※型式により異なります
形状：700×700×1070L
仕様：10,500CMH×400Pa
※型式により異なります
➂CO2センサ・室内温湿度センサの設置
②システム制御・操作パネル
タッチパネル
(10.4インチTFTカラー液晶パネル)
操作パネル上で風量設定
据付けたファンは、動力給電のみで風量制御・発停が無線操作により可能です。
さらに、ファン本体のボリューム調整による一定風量運転も可能です。
MCファン本体を、チャンバー内面に
直接設置することも可能です。
設置の様子
